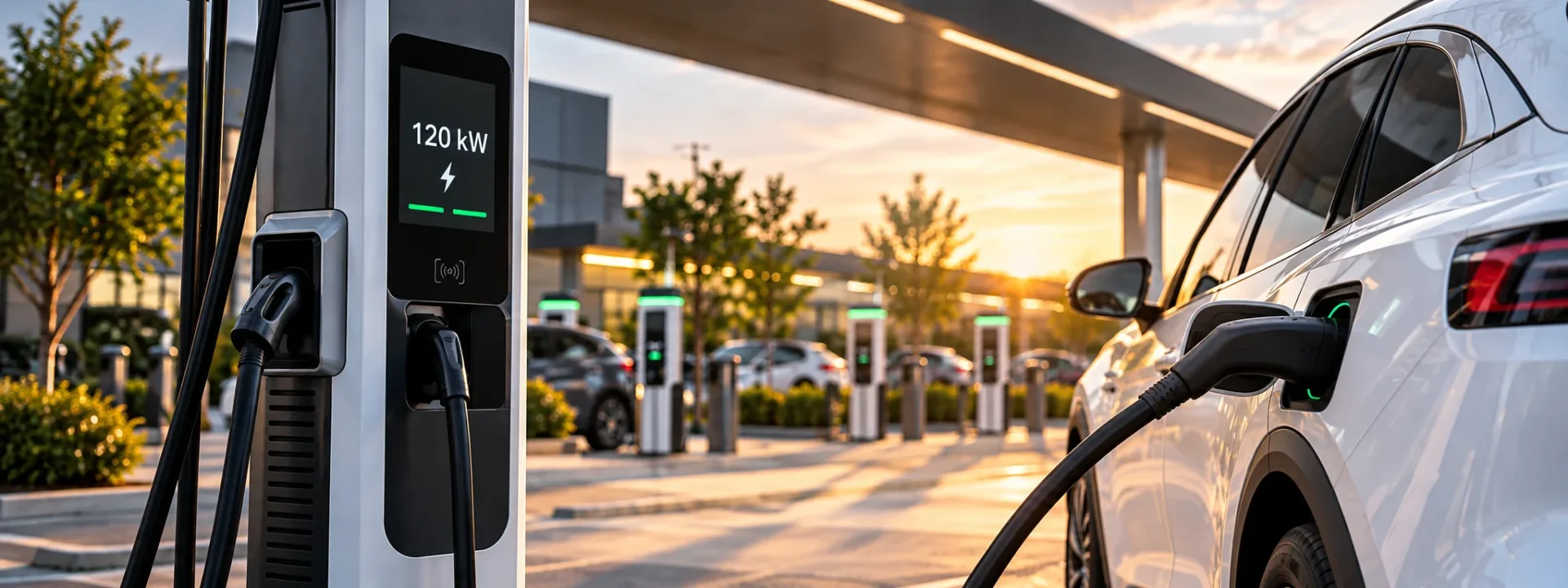

120 kW DC Şarj Cihazı Neden Her Araca 120 kW Vermez?
Elektrikli araç şarj istasyonlarında belirtilen 120 kW DC güç değeri, cihazın uygun koşullarda sağlayabildiği nominal maksimum çıkış gücünü ifade eder. Ancak 120 kW kapasiteli bir istasyona bağlanan her aracın 120 kW ile şarj olacağı anlamına gelmez.
Gerçek şarj gücü; aracın batarya yönetim sistemi (BMS), bataryanın doluluk oranı (SOC), hücre sıcaklığı, şarj cihazının akım ve gerilim sınırları, istasyonun güç paylaşım mimarisi ve elektrik altyapısının mevcut kapasitesi tarafından belirlenir.
1. Şarj Gücünü Belirleyen Temel Elektriksel İlişki
DC şarj sistemlerinde anlık güç, gerilim ile akımın çarpımına bağlıdır:
P = V × I
Burada:
- P: Şarj gücü (W)
- V: DC çıkış gerilimi (V)
- I: DC çıkış akımı (A)
Örneğin, şarj cihazı 400 V ve 200 A ile çalışıyorsa:
P = 400 × 200 = 80.000 W = 80 kW
Cihazın üzerinde 120 kW yazması, her gerilim seviyesinde 120 kW sağlayabildiği anlamına gelmez. Bunun için cihazın gerilim-akım çalışma aralığı ve güç karakteristiği incelenmelidir.
2. Batarya Yönetim Sistemi (BMS) Şarj Gücünü Nasıl Sınırlar?
Batarya Yönetim Sistemi (Battery Management System – BMS), batarya hücrelerinin gerilimlerini, sıcaklıklarını ve şarj durumunu izler.
DC hızlı şarj sırasında araç, güvenli şekilde kabul edebileceği akım ve gerilim sınırlarını şarj ekipmanıyla paylaşır. Şarj cihazı da kendi teknik sınırları içinde bu taleplere uygun güç sağlar.
Örneğin:
- Şarj istasyonunun kapasitesi: 120 kW
- Aracın o anda talep ettiği güç: 65 kW
- Gerçek şarj gücü: yaklaşık 65 kW
Bu durumda cihazın 120 kW'a ulaşmaması tek başına arıza göstergesi değildir.
3. SOC (State of Charge) ve Şarj Eğrisi
SOC, bataryanın mevcut doluluk oranını ifade eder. DC hızlı şarj sırasında güç genellikle sabit kalmaz; bataryanın durumuna göre değişir.
Birçok elektrikli araçta belirli bir SOC aralığında yüksek şarj gücüne ulaşılırken, batarya doldukça güç kademeli olarak azaltılır.
Örneğin tamamen temsili bir şarj senaryosunda:
Batarya Doluluk OranıAnlık Şarj Gücü%10–30110 kW%30–5095 kW%50–7070 kW%70–8540 kW%85–10015–25 kW
Not: Bu değerler belirli bir araç modeline ait değildir. Gerçek şarj eğrisi batarya kimyasına, araç modeline, sıcaklığa ve yazılım stratejisine göre değişir.
Bu nedenle 120 kW cihazda %80 dolulukta 35 kW görülmesi, koşullara bağlı olarak normal olabilir.
4. Batarya Sıcaklığının DC Hızlı Şarja Etkisi
Lityum iyon bataryalar belirli sıcaklık aralıklarında daha yüksek şarj akımlarını güvenli şekilde kabul edebilir.
Batarya çok soğuk olduğunda, özellikle lityum kaplama (lithium plating) riskini azaltmak için şarj akımı sınırlandırılabilir. Çok yüksek sıcaklıklarda ise termal güvenlik amacıyla güç düşürülebilir.
Batarya ön koşullandırma (battery preconditioning) özelliği bulunan araçlar, hızlı şarj istasyonuna ulaşmadan önce batarya sıcaklığını uygun aralığa getirmeye çalışabilir.
5. İki CCS2 Soketli 120 kW İstasyonlarda Güç Paylaşımı
En sık karşılaşılan yanlış anlamalardan biri, iki soketli 120 kW DC şarj istasyonunun iki araca ayrı ayrı 120 kW sağlayacağı düşüncesidir.
120 kW toplam çıkış gücüne sahip ve dinamik güç paylaşımı destekleyen bir cihazda, iki araç aynı anda şarj olduğunda güç araçların taleplerine ve cihazın yönetim algoritmasına göre dağıtılabilir.
Örnek:
Şarj DurumuAraç AAraç BTek araç bağlı120 kW'a kadar—İki araç bağlı60 kW60 kWDinamik dağılım80 kW40 kW
Bu tablo yalnızca örnek amaçlıdır. Gerçek dağılım cihazın modül yapısına, minimum güç kademelerine ve araç taleplerine bağlıdır.
Ayrıca iki CCS2 çıkışı bulunması, her cihazda mutlaka eşzamanlı şarj yapılabildiği anlamına gelmez. Üreticinin teknik dokümanı esas alınmalıdır.
6. CCS2 Haberleşmesi ve Şarj Gücü Müzakeresi
CCS2 (Combined Charging System Type 2) altyapısında DC şarj süreci, araç ile şarj ekipmanı arasındaki haberleşmeye dayanır.
Bu haberleşmede DIN SPEC 70121 ve ISO 15118 ailesindeki protokoller kullanılabilir.
Şarj başlangıcında bağlantı ve güvenlik kontrolleri yapılır; araç ile istasyon arasında desteklenen gerilim, akım ve diğer çalışma parametreleri değerlendirilir.
Haberleşme sorunları, izolasyon kontrolleri veya cihaz koruma mekanizmaları şarjın başlamamasına ya da kesilmesine neden olabilir. Ancak düşük şarj gücünün tek nedeni haberleşme değildir.
7. Elektrik Altyapısı ve Güç Kısıtlamaları
120 kW DC şarj cihazının şebekeden çektiği aktif güç, dönüşüm kayıpları ve yardımcı tüketimler nedeniyle DC çıkış gücünden yüksek olabilir.
Ayrıca tesisin:
- Trafo kapasitesi,
- Ana dağıtım panosu ve besleme hattı,
- Sözleşme ve bağlantı gücü,
- Eşzamanlı elektrik yükleri,
- Enerji yönetim sistemi,
şarj cihazının kullanabileceği gücü etkileyebilir.
Load Management / Dynamic Load Balancing sistemleri, tesisin toplam yükünü izleyerek şarj gücünü gerektiğinde sınırlandırabilir.
8. Düşük Şarj Gücü Görüldüğünde Neler Kontrol Edilmelidir?
Sorunun araçtan mı, şarj cihazından mı yoksa elektrik altyapısından mı kaynaklandığını belirlemek için şu veriler birlikte değerlendirilmelidir:
- Aracın maksimum DC şarj kabul gücü
- Batarya SOC ve sıcaklık durumu
- Şarj cihazının DC çıkış gerilimi ve akımı
- Aynı cihazda ikinci aracın şarj olup olmadığı
- Cihazın güç paylaşım ve derating kayıtları
- Tesisin anlık güç sınırlandırma durumu
- Şarj oturumuna ait hata ve olay kayıtları
Sonuç
120 kW DC hızlı şarj cihazı, her araca sürekli 120 kW güç veren bir sistem değildir. Gerçek şarj performansı araç, batarya, şarj cihazı ve elektrik altyapısının birlikte çalışmasına bağlıdır.
Eser Mühendislik olarak elektrikli araç şarj istasyonlarının elektrik altyapısı, kurulum ve devreye alma süreçlerinde teknik çözümler sunuyoruz. Şarj istasyonu projelerinde doğru güç hesabı, uygun elektriksel koruma ve altyapı planlaması, güvenilir işletmenin temelini oluşturur.
